DCリニアアクチュエーター

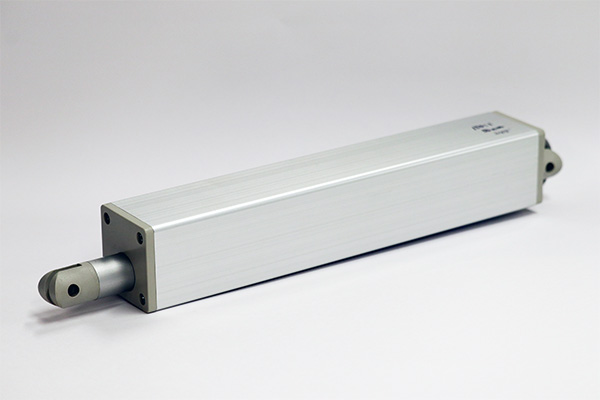

DCリニアアクチュエーター(TSL43S)
TSL43S
特徴
- DCモーター リミットスイッチ内蔵タイプ
- 基本モーター回転数が色々ありますので減速比によりご希望のトルクとスピードが得られます
- ストローク、スピードについては下記以外にもご用意していますのでご相談ください
- 長寿命タイプ100万サイクルも製作可能です ※要 お打ち合わせ
長寿命タイプは出力軸前後内蔵センサーにより停止させます
用途
ダンパー開閉・窓、ドアの開閉・搬送用機器・各種自動機

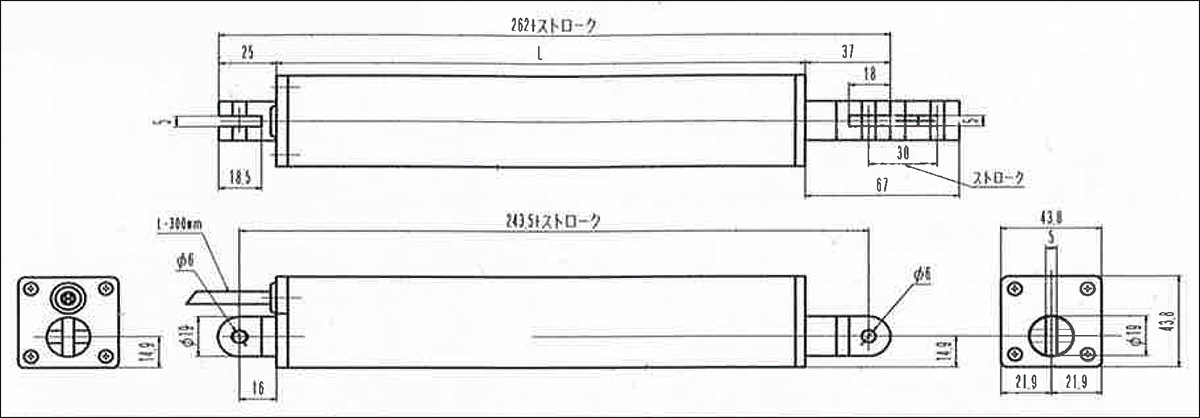

外形寸法図
型番説明
TSL 43S 100 - 24 16 - 8 B -10 Y - W
TSL=リニアアクチュエーター
43S=外形寸法 / 100=ストローク 100mm
24=電圧 / 16=モーター型番 / 8=リードネジの径 8
B=ブレーキ付 / 10=減速比 / Y=焼き入れギヤ
W=ダブルベアリング
参考仕様 ※下記以外に各種仕様があります
ストローク20-150mm 最小ストロークは20mmです
型式 | TSL43 2416 TR8 24V 負荷電流 690mA | |||
---|---|---|---|---|
減速比 | 推力(N) | Kgf | スピード(mm/S) | 保持力(kg) |
10:1 | 49 | 5 | 46.3 | 5 |
30:1 | 196 | 20 | 17 | 15 |
40:1 | 294 | 30 | 12.7 | 25 |
50:1 | 392 | 40 | 10.2 | 30 |
75:1 | 539 | 55 | 6.8 | 45 |
150:1 | 1029 | 105 | 3.5 | 65 |
型式 | TSL43 1216 TR8 12V 負荷電流 950mA | |||
---|---|---|---|---|
減速比 | 推力(N) | Kgf | スピード(mm/S) | 保持力(kg) |
10:1 | 24.5 | 2.5 | 45 | 2.5 |
30:1 | 117.6 | 12 | 16.2 | 12 |
40:1 | 147 | 15 | 12.5 | 15 |
50:1 | 196 | 20 | 10.1 | 20 |
75:1 | 294 | 30 | 6.8 | 30 |
150:1 | 637 | 65 | 3.4 | 65 |
寸法表
減速比 | 基本寸法 | L寸法 | M寸法 |
---|---|---|---|
6〜30:1 | 186.5mm | 基本寸法+ストローク | 37 |
40〜150:1 | 200mm | 基本寸法+ストローク | 37 |
L寸法(ケース寸法) ※例:ストロークが30mmの場合
186+30=216mm 200+30=230mm になります ※M寸法は最小25.5mm〜製作可能です
- スピード
スピードは最大ストロークから負荷を掛け引き込みまでの時間です ※条件により多少変動します - 重量
60mm-645g
100mm-715g ※重量は仕様により多少の差はあります
※取り付け上のご注意
内蔵スイッチ誤作動防止のため本体が回転しないよう後方前方支持を確実に取り付けてください
ここまで
(公開サイトには表示されません)

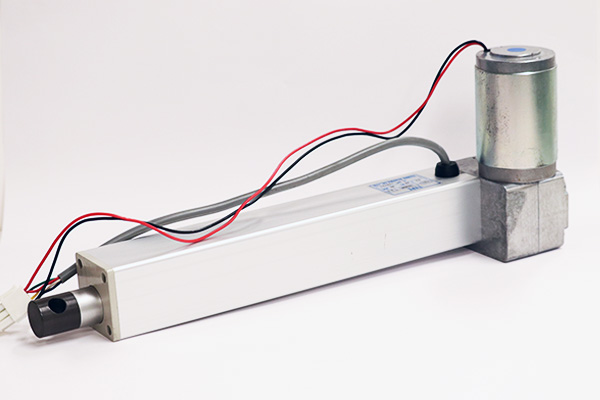

DCリニアアクチュエーター(TSL43DW)
TSL43DW
特徴
- DCモーター リミットスイッチ(ホールーIC)内蔵タイプ
- 基本モーター回転数が色々ありますので減速比によりご希望のトルクとスピードが得られます
- ストローク、スピードについては下記以外にもご用意していますのでご相談ください
- 長寿命タイプ100万サイクルも製作可能です ※要 お打ち合わせ
長寿命タイプは出力軸前後内蔵センサーにより停止させます
用途
車両用リクライニング駆動・搬送用機器・昇降装置・各種自動機

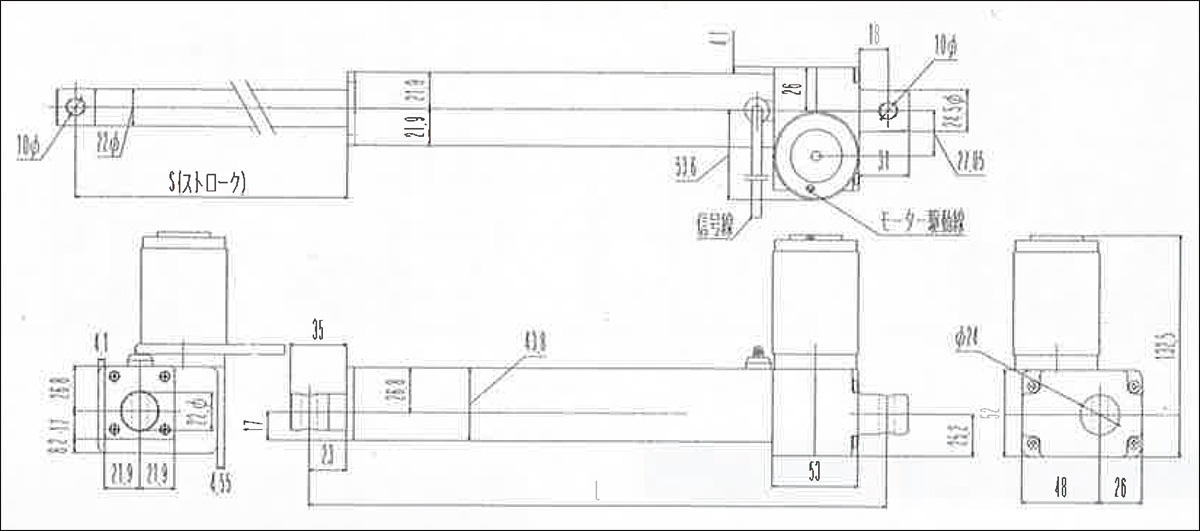

外形寸法図
型番説明
TSL 43DW 100 - 24V - 12 - 4 - U1 - ◯◯◯
TSL=リニアアクチュエーター
43 DW=型番 / 100=ストローク 100mm
24V=電圧 / 12=リードネジの径
4=条数 / U1=モーター型番 / ◯◯◯=社内整理番号
参考仕様 ※下記以外に各種仕様があります
モーター型番 U1
型式 | TSL43DW | |
---|---|---|
電圧 | DC | 24V |
推力 | 最大推力 | 1200N |
速度 | 保持力 | 700N |
最大負荷 | 10mm/秒 | |
無負荷 | 13mm/秒 |
ストローク(mm/S) | 50 | 100 | 150 | 200 | 250 |
---|---|---|---|---|---|
L寸法(mm) | 232 | 282 | 332 | 384 | 439 |
※取り付け上のご注意
内蔵スイッチ誤作動防止のため本体が回転しないよう後方前方支持を確実に取り付けてください
