DC薄型ギヤードモーター

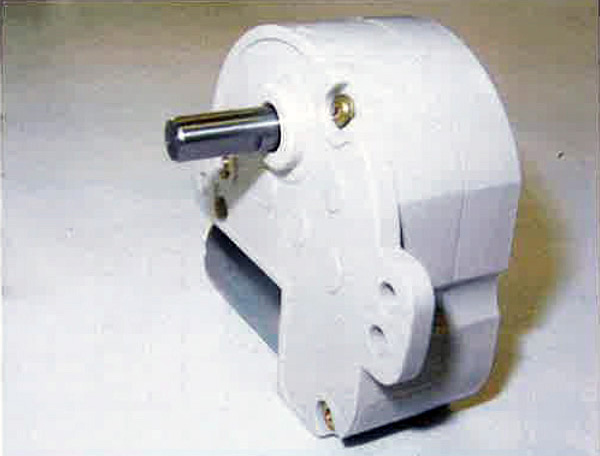

DC薄型ギヤードモーター 25SSG Aタイプ
TSD25SSG Aタイプ
特徴
- 25mmの厚さに減速機とモーターを備えコンパクト、ハイトルクに設計
- 豊富な回転数、長寿命 ポンショ付きも可能です
- Aタイプ＆Bタイプが有り、Aタイプは少量でも対応できる一般タイプです
- 中間にウォームギヤを使用してますので位置保持が可能です
- 各軸ピンには上下にオイルレスメタルを採用し、長寿命です

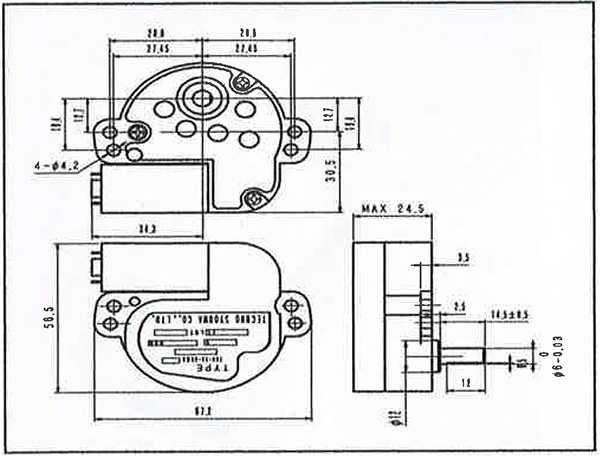

外形寸法図 Aタイプ
標準仕様12V系 ※下記以外に各種仕様があります
| 形式 | TSD25SSG 1250（12V） 定格負荷電流 220mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 45 | 223 | 0.2 | 19.6 | 800 | 13 | 2.5 | 245 |
| 100 | 102 | 0.3 | 29.4 | 900 | 12 | 3 | 294 |
| 138 | 76 | 0.5 | 49 | 1000 | 10 | 4 | 392 |
| 173 | 60 | 0.5 | 49 | 1200 | 9 | 4.5 | 441 |
| 200 | 52 | 0.5 | 49 | 1500 | 7 | 4.5 | 441 |
| 250 | 41 | 0.6 | 58.8 | 1800 | 6 | 5 | 490 |
| 300 | 35 | 1 | 98 | 2700 | 4 | 5 | 490 |
| 346 | 29 | 1.2 | 118 | 3000 | 3.5 | 5 | 490 |
| 400 | 26 | 1.2 | 118 | ||||
| 500 | 20 | 1.8 | 176 | ||||
| 625 | 16 | 1.8 | 176 | ||||
| 750 | 14 | 2.4 | 235 | ||||
標準仕様12V系 ※下記以外に各種仕様があります
| 形式 | TSD25SSG 2450（24V） 定格負荷電流 85mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 45 | 123 | 0.2 | 19.6 | 800 | 7 | 3.5 | 343 |
| 100 | 58 | 0.6 | 58.8 | 900 | 6 | 4.5 | 441 |
| 138 | 40 | 0.8 | 78.4 | 1000 | 6 | 4.8 | 470 |
| 173 | 32 | 0.8 | 78.4 | 1200 | 5 | 5 | 490 |
| 200 | 28 | 0.8 | 78.4 | 1500 | 4 | 5 | 490 |
| 250 | 23 | 1 | 98 | 1800 | 4 | 5 | 490 |
| 300 | 18 | 1 | 98 | 2700 | 2.4 | 5 | 490 |
| 346 | 16 | 1.8 | 176 | 3000 | 2 | 5 | 490 |
| 400 | 14 | 2 | 196 | ||||
| 500 | 11 | 3 | 294 | ||||
| 625 | 9 | 4 | 392 | ||||
| 750 | 7 | 3 | 294 | ||||
| 形式 | TSD25SSG 2451（24V） 定格負荷電流 75mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 45 | 169 | 0.2 | 19.6 | 800 | 9.8 | 2.5 | 245 |
| 100 | 78 | 0.4 | 39.2 | 900 | 8 | 3 | 294 |
| 138 | 55 | 0.6 | 58.5 | 1000 | 8 | 4 | 392 |
| 173 | 43 | 0.6 | 58.8 | 1200 | 6.5 | 4.5 | 441 |
| 200 | 38 | 0.6 | 58.8 | 1500 | 5 | 4.5 | 441 |
| 250 | 30 | 1 | 98 | 1800 | 4.5 | 5 | 490 |
| 300 | 25 | 1 | 98 | 2700 | 2.8 | 5 | 490 |
| 346 | 22 | 1 | 98 | 3000 | 2.6 | 5 | 490 |
| 400 | 19 | 1 | 98 | ||||
| 500 | 15 | 2 | 196 | ||||
| 625 | 13 | 2.5 | 245 | ||||
| 750 | 10 | 2.5 | 245 | ||||
ここまで
（公開サイトには表示されません）

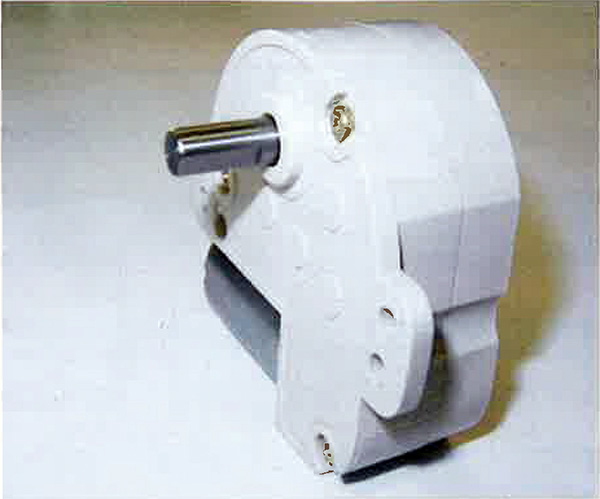

DC薄型ギヤードモーター 25SSG Bタイプ
TSD25SSG Bタイプ
特徴
- 25mmの厚さに減速機とモーターを備えコンパクト、ハイトルクに設計
- 豊富な回転数、長寿命 ポンショ付きも可能です
- Bタイプはモーターの機種限定で量産向きでコストパフォーマンスに優れています
- 中間にウォームギヤを使用してますので位置保持が可能です
- 各軸ピンには上下にオイルレスメタルを採用し、長寿命です

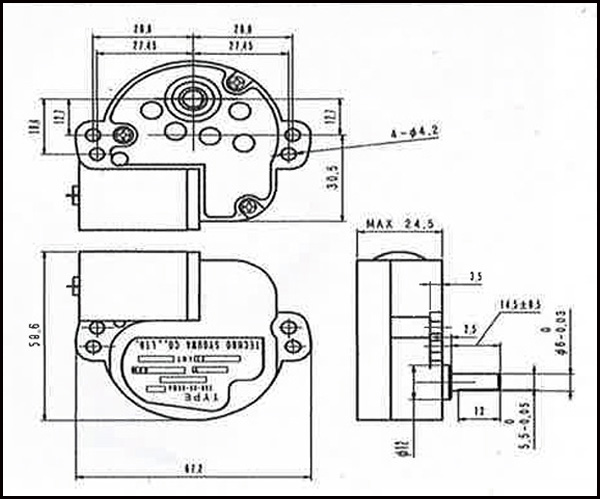

外形寸法図 Bタイプ
標準仕様12V系 ※下記以外に各種仕様があります
| 形式 | TSD25SSG 1230（12V） 定格負荷電流 190mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 45 | 152 | 0.4 | 39.2 | 800 | 9 | 5 | 490 |
| 100 | 69 | 0.8 | 78.4 | 900 | 7.5 | 5 | 490 |
| 138 | 50 | 1.4 | 137 | 1000 | 7 | 5 | 490 |
| 173 | 39 | 1.4 | 137 | 1200 | 6 | 5 | 490 |
| 200 | 35 | 1.4 | 137 | 1500 | 4.5 | 5 | 490 |
| 250 | 27 | 2 | 196 | 1800 | 4 | 5 | 490 |
| 300 | 24 | 2.4 | 235 | 2700 | 2.5 | 5 | 490 |
| 346 | 20 | 2.6 | 255 | 3000 | 2.5 | 5 | 490 |
| 400 | 16 | 2.8 | 274 | ||||
| 500 | 13 | 3.8 | 372 | ||||
| 625 | 10 | 4 | 392 | ||||
| 750 | 9 | 4.5 | 441 | ||||
標準仕様24V系 ※下記以外に各種仕様があります
| 形式 | TSD25SSG 2430（24V） 定格負荷電流 55mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 45 | 100 | 0.2 | 19.6 | 800 | 5.5 | 4 | 392 |
| 100 | 43 | 0.6 | 58.8 | 900 | 5 | 4 | 392 |
| 138 | 30 | 0.8 | 78.4 | 1000 | 4.5 | 5 | 490 |
| 173 | 24 | 1 | 98 | 1200 | 3.5 | 5 | 490 |
| 200 | 21 | 1 | 98 | 1500 | 3 | 5 | 490 |
| 250 | 17 | 1.5 | 147 | 1800 | 2.5 | 5 | 490 |
| 300 | 14 | 1.8 | 176 | 2700 | 1.7 | 5 | 490 |
| 346 | 12 | 2 | 196 | 3000 | 1.6 | 5 | 490 |
| 400 | 10 | 2.2 | 216 | ||||
| 500 | 8 | 2.6 | 155 | ||||
| 625 | 7 | 3 | 294 | ||||
| 750 | 6 | 3 | 294 | ||||
機種のご指定方法
- DCギヤードモーターの形式"P"＝ポテンショ付き
- DCギヤードモーターの形式"P"表示なし＝一般品
- 12 30 → 12＝電圧
- 12 30 → 30＝モーターの種類：30番は『Bタイプ』・50番は『Aタイプ』
- 100：1＝減速比
- ◯◯◯RPM＝回転数
ここまで
（公開サイトには表示されません）
DC薄型ギヤードモーター 25SSG A・Bタイプ センサー付 12V用
TSD25SSG Aタイプ センサー付 12V用
TSD25SSG Bタイプ センサー付 12V用
特徴
- 出力軸に位置センサー（ポテンショ）を取り付けていますので軸制御に適しています
- 豊富な回転数、長寿命です
- Aタイプ＆Bタイプが有り、Aタイプは少量でも対応できる一般タイプです
Bタイプはモーターの機種限定により量産対応品でコスト対応に優れています - 各軸ピンには上下にオイルレスメタルを採用し長寿命です
外形寸法図
標準仕様12V系Aタイプ ※下記以外に各種仕様があります
| 形式 | TSD25SSG 1250（12V） 定格負荷電流 220mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 45 | 223 | 0.2 | 19.6 | 800 | 13 | 2.5 | 245 |
| 100 | 102 | 0.3 | 29.4 | 900 | 12 | 3 | 294 |
| 138 | 76 | 0.5 | 49 | 1000 | 10 | 4 | 392 |
| 173 | 60 | 0.5 | 49 | 1200 | 9 | 4.5 | 441 |
| 200 | 52 | 0.5 | 49 | 1500 | 7 | 4.5 | 441 |
| 250 | 41 | 0.6 | 58.8 | 1800 | 6 | 5 | 490 |
| 300 | 35 | 1 | 98 | 2700 | 4 | 5 | 490 |
| 346 | 29 | 1.2 | 118 | 3000 | 3.5 | 5 | 490 |
| 400 | 26 | 1.2 | 118 | ||||
| 500 | 20 | 1.8 | 176 | ||||
| 625 | 16 | 1.8 | 176 | ||||
| 750 | 14 | 2.4 | 235 | ||||
標準仕様12V系Bタイプ ※下記以外に各種仕様があります
| 形式 | TSD25SSG 1230（12V） 定格負荷電流 190mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 45 | 152 | 0.4 | 39.2 | 800 | 9 | 5 | 490 |
| 100 | 69 | 0.8 | 78.4 | 900 | 7.5 | 5 | 490 |
| 138 | 50 | 1.4 | 137 | 1000 | 7 | 5 | 490 |
| 173 | 39 | 1.4 | 137 | 1200 | 6 | 5 | 490 |
| 200 | 35 | 1.4 | 137 | 1500 | 4.5 | 5 | 490 |
| 250 | 27 | 2 | 196 | 1800 | 4 | 5 | 490 |
| 300 | 24 | 2.4 | 235 | 2700 | 2.5 | 5 | 490 |
| 346 | 20 | 2.6 | 255 | 3000 | 2.5 | 5 | 490 |
| 400 | 16 | 2.8 | 274 | ||||
| 500 | 13 | 3.8 | 372 | ||||
| 625 | 10 | 4 | 392 | ||||
| 750 | 9 | 4.5 | 441 | ||||
ここまで
（公開サイトには表示されません）

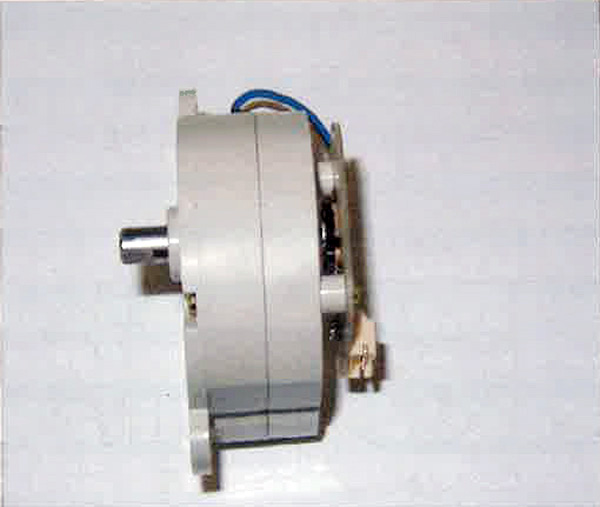

DC薄型ギヤードモーター 25SSG Aタイプ センサー付 24V用
TSD25SSG Aタイプ センサー付 24V用
特徴
- 出力軸に位置センサー（ポテンショ）を取り付けていますので軸制御に適しています
- 豊富な回転数、長寿命です
- Aタイプ＆Bタイプが有り、Aタイプは少量でも対応できる一般タイプです
Bタイプはモーターの機種限定により量産対応品でコスト対応に優れています - 各軸ピンには上下にオイルレスメタルを採用し長寿命です

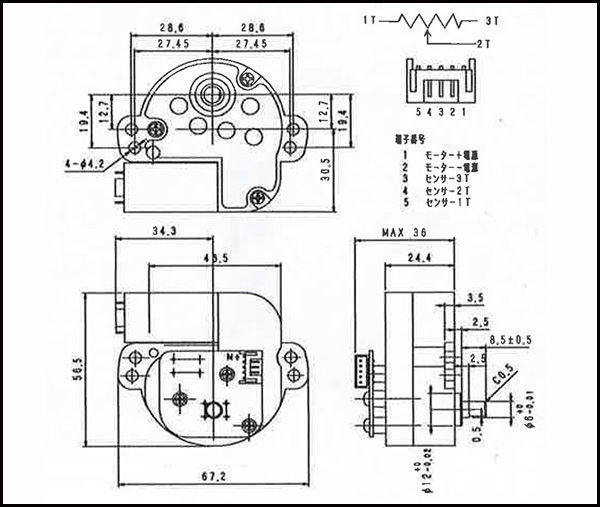

外形寸法図
標準仕様24V系Aタイプ ※下記以外に各種仕様があります
| 形式 | TSD25SSG 2450（24V） 定格負荷電流 85mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 45 | 123 | 0.2 | 19.6 | 800 | 7 | 3.5 | 343 |
| 100 | 58 | 0.6 | 58.8 | 900 | 6 | 4.5 | 441 |
| 138 | 40 | 0.8 | 78.4 | 1000 | 6 | 4.8 | 470 |
| 173 | 32 | 0.8 | 78.4 | 1200 | 5 | 5 | 490 |
| 200 | 28 | 0.8 | 78.4 | 1500 | 4 | 5 | 490 |
| 250 | 23 | 1 | 98 | 1800 | 4 | 5 | 490 |
| 300 | 18 | 1 | 98 | 2700 | 2.4 | 5 | 490 |
| 346 | 16 | 1.8 | 176 | 3000 | 2 | 5 | 490 |
| 400 | 14 | 2 | 196 | ||||
| 500 | 11 | 3 | 294 | ||||
| 625 | 9 | 4 | 392 | ||||
| 750 | 7 | 3 | 294 | ||||
| 形式 | TSD25SSG 2451（24V） 定格負荷電流 75mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 45 | 169 | 0.2 | 19.6 | 800 | 9.8 | 2.5 | 245 |
| 100 | 78 | 0.4 | 39.2 | 900 | 8 | 3 | 294 |
| 138 | 55 | 0.6 | 58.5 | 1000 | 8 | 4 | 392 |
| 173 | 43 | 0.6 | 58.8 | 1200 | 6.5 | 4.5 | 441 |
| 200 | 38 | 0.6 | 58.8 | 1500 | 5 | 4.5 | 441 |
| 250 | 30 | 1 | 98 | 1800 | 4.5 | 5 | 490 |
| 300 | 25 | 1 | 98 | 2700 | 2.8 | 5 | 490 |
| 346 | 22 | 1 | 98 | 3000 | 2.6 | 5 | 490 |
| 400 | 19 | 1 | 98 | ||||
| 500 | 15 | 2 | 196 | ||||
| 625 | 13 | 2.5 | 245 | ||||
| 750 | 10 | 2.5 | 245 | ||||
ここまで
（公開サイトには表示されません）

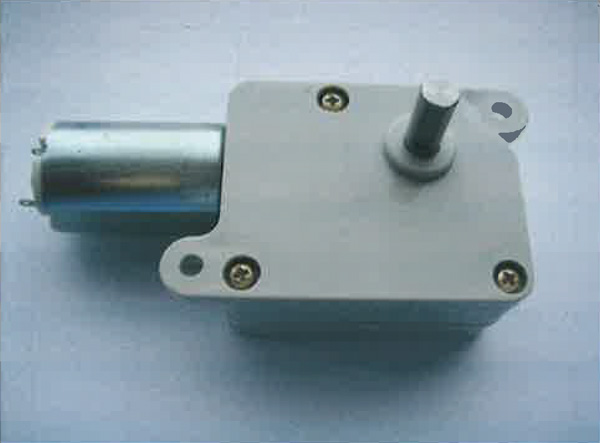

DC薄型ギヤードモーター 25QSG Aタイプ
TSD25QSG Aタイプ
特徴 ※音とコストを下げました
- 25SSGをさらにコスト追求したタイプです
- 25SSGより回転音を少なくしました
- Aタイプは他品種、少量にも対応可能でモーターの種類が豊富です
- ウォームギヤを使用してますので位置保持が可能です

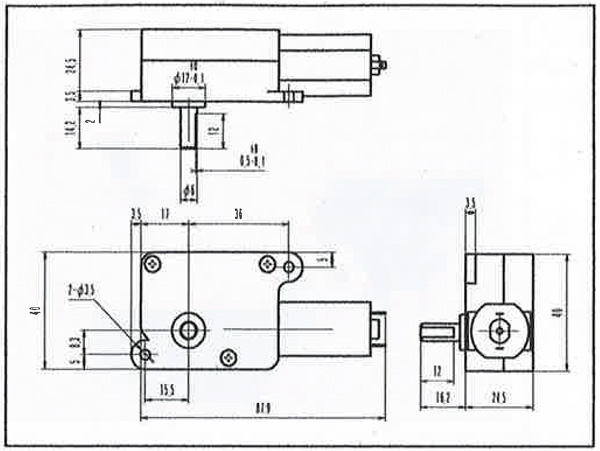

外形寸法図 Aタイプ
標準仕様12V系 ※下記以外に各種仕様があります
| 形式 | TSD25QSG 1250（12V） 定格負荷電流 220mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 60 | 183 | 0.2 | 19.6 | 900 | 10 | 3 | 294 |
| 83 | 117 | 0.3 | 29.4 | 1080 | 9 | 3.5 | 343 |
| 100 | 96 | 0.3 | 29.4 | 1200 | 8 | 4 | 392 |
| 120 | 80 | 0.4 | 39.2 | 1350 | 7 | 4.5 | 441 |
| 180 | 53 | 0.5 | 49 | 1620 | 6 | 5 | 490 |
| 200 | 49 | 0.6 | 58.8 | 1800 | 5 | 5 | 490 |
| 300 | 32 | 1 | 98 | ||||
| 360 | 27 | 1.2 | 117 | ||||
| 450 | 22 | 1.3 | 127 | ||||
| 500 | 19 | 1.6 | 156 | ||||
| 600 | 16 | 2 | 196 | ||||
| 720 | 13 | 2.3 | 225 | ||||
標準仕様24V系 ※下記以外に各種仕様があります
| 形式 | TSD25QSG 2450（24V） 定格負荷電流 85mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 60 | 90 | 0.2 | 19.6 | 900 | 6 | 4 | 392 |
| 83 | 65 | 0.4 | 39.2 | 1080 | 5 | 4 | 392 |
| 100 | 54 | 0.3 | 49 | 1200 | 4,5 | 5 | 490 |
| 120 | 45 | 0.4 | 68.6 | 1350 | 3.5 | 5 | 490 |
| 180 | 30 | 1 | 98 | 1620 | 3 | 5 | 490 |
| 200 | 27 | 1 | 98 | 1800 | 2.8 | 5 | 490 |
| 300 | 18 | 1.5 | 147 | ||||
| 360 | 15 | 1.8 | 176 | ||||
| 450 | 12 | 2 | 196 | ||||
| 500 | 11 | 2.5 | 245 | ||||
| 600 | 9 | 2.8 | 274 | ||||
| 720 | 7.5 | 3 | 294 | ||||
※低電圧も有ります
ここまで
（公開サイトには表示されません）

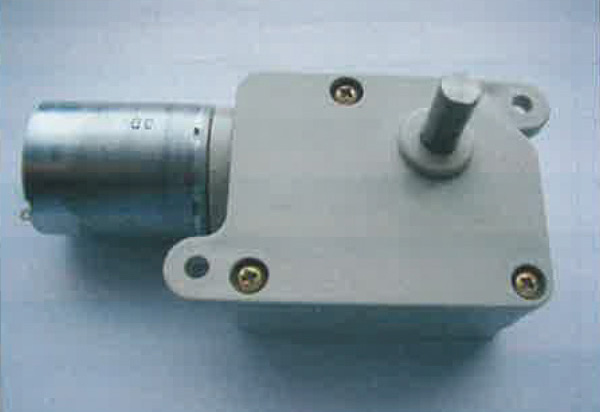

DC薄型ギヤードモーター 25QSG Bタイプ
TSD25QSG Bタイプ
特徴 ※音とコストを下げました
- 25SSGをさらにコスト追求したタイプです
- 25SSGより回転音を少なくしました
- Bタイプはモーターの機種限定で量産向きでコストパフォーマンスに優れています
- ウォームギヤを使用してますので位置保持が可能です

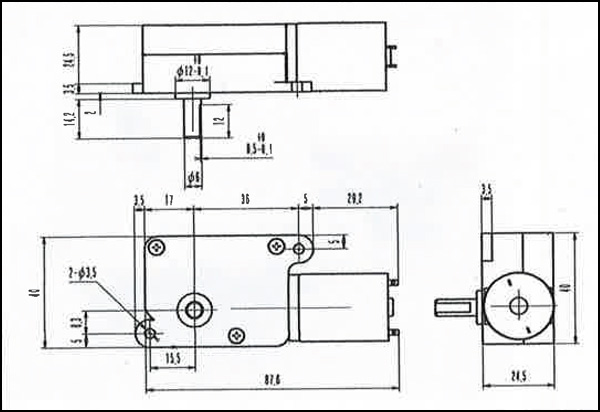

外形寸法図 Bタイプ
標準仕様12V系 ※下記以外に各種仕様があります
| 形式 | TSD25QSG 1230（12V） 定格負荷電流 120mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 60 | 119 | 0.25 | 24.5 | 900 | 8.1 | 3 | 294 |
| 83 | 86 | 0.35 | 34.3 | 1080 | 6.8 | 3.5 | 343 |
| 100 | 71 | 0.42 | 41.1 | 1200 | 6 | 4 | 392 |
| 120 | 59 | 0.6 | 58.8 | 1350 | 5.2 | 4.5 | 441 |
| 180 | 36.6 | 0.9 | 88.2 | 1620 | 4 | 5 | 490 |
| 200 | 33 | 1 | 98 | 1800 | 3.7 | 5 | 490 |
| 300 | 23 | 1.2 | 118 | ||||
| 360 | 19 | 1.5 | 147 | ||||
| 450 | 15.5 | 1.8 | 176 | ||||
| 500 | 14 | 2 | 196 | ||||
| 600 | 12 | 2.4 | 235 | ||||
| 720 | 9.5 | 2.8 | 274 | ||||
標準仕様24V系 ※下記以外に各種仕様があります
| 形式 | TSD25QSG 0630（6V） 定格負荷電流 90mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | 減速比分母 | 回転数RPM | トルクg-cm | トルクmN-m |
| 60 | 52 | 0.25 | 24.5 | 900 | 3.5 | 2.5 | 245 |
| 83 | 37 | 0.35 | 29.4 | 1080 | 3 | 3 | 294 |
| 100 | 30 | 0.4 | 39.2 | 1200 | 2.5 | 3 | 294 |
| 120 | 25 | 0.48 | 47 | 1350 | 2.4 | 3.5 | 343 |
| 180 | 17 | 0.5 | 49 | 1620 | 2 | 4 | 392 |
| 200 | 15.6 | 0.5 | 9 | 1800 | 1.8 | 4.5 | 441 |
| 300 | 10 | 0.6 | 54 | ||||
| 360 | 9 | 0.7 | 68.6 | ||||
| 450 | 7.2 | 0.9 | 88.2 | ||||
| 500 | 6.8 | 1 | 98 | ||||
| 600 | 5.6 | 1 | 98 | ||||
| 720 | 4.6 | 1.5 | 147 | ||||
機種のご指定方法
- TSD25QSG：ギヤードモーターの形式
- 12 30 → 12＝電圧
- 12 30 → 30＝モーターの種類：30番は『Bタイプ』・50番は『Aタイプ』
- 100：1＝減速比
- ◯◯◯RPM＝回転数
ここまで
（公開サイトには表示されません）

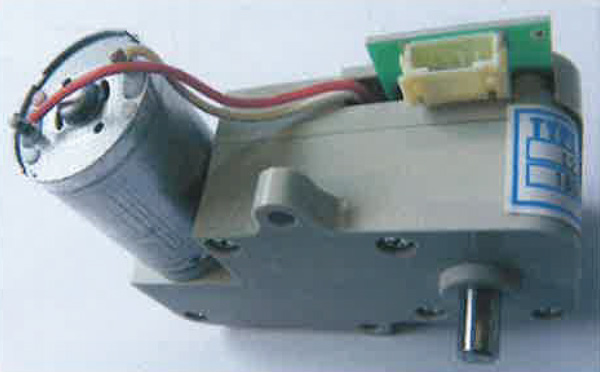

DC薄型ギヤードモーター 25SSG NP Bタイプ
TSD25SSG NP Bタイプ
特徴
- 位置センサーを含め25mmの厚さに減速機とモーターを備えコンパクト、ハイトルクに設計
- 豊富な回転数、長寿命 ポンショ付き
- Bタイプはモーターの機種限定で量産向きでコストパフォーマンスに優れています
- 中間にウォームギヤを使用してますので位置保持が可能です
- SSG NP1231は12Vで突入電流が600mA以下の仕様です

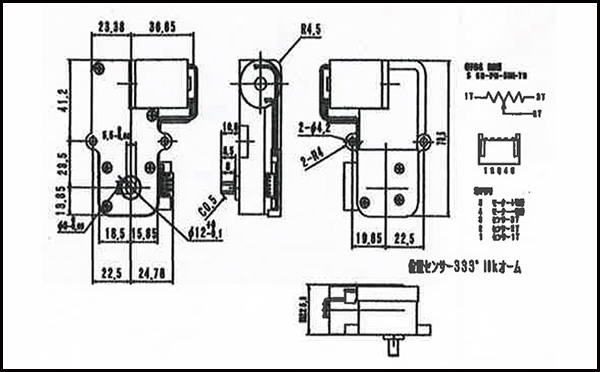

外形寸法図 NP Bタイプ
標準仕様12V系 ※下記以外に各種仕様があります
| 形式 | TSD25SSG 1230（12V） 定格負荷電流 190mA | |||
|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | |
| 800 | 9 | 5 | 490 | |
| 900 | 7.5 | 5 | 490 | |
| 1000 | 7 | 5 | 490 | |
| 1200 | 6 | 5 | 490 | |
| 1500 | 4.5 | 5 | 490 | |
| 1800 | 4 | 5 | 490 | |
| 2700 | 2.5 | 5 | 490 | |
| 3000 | 2.5 | 5 | 490 | |
| 形式 | TSD25SSG 1231（12V） 定格負荷電流 120mA | |||
|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | |
| 800 | 3.7 | 4 | 392 | |
| 900 | 3.3 | 4 | 392 | |
| 1000 | 3 | 4 | 490 | |
| 1200 | 2.5 | 4.5 | 490 | |
| 1500 | 2 | 5 | 490 | |
| 1800 | 1.7 | 5 | 490 | |
| 2700 | 1.1 | 5 | 490 | |
| 3000 | 1 | 5 | 490 | |
機種のご指定方法
- DCギヤードモーターの形式"P"＝ポテンショ付き
- DCギヤードモーターの形式"P"表示なし＝一般品
- 12 30 → 12＝電圧
- 12 30 → 30＝モーターの種類：30番は『Bタイプ』
- 100：1＝減速比
- ◯◯◯RPM＝回転数
ここまで
（公開サイトには表示されません）

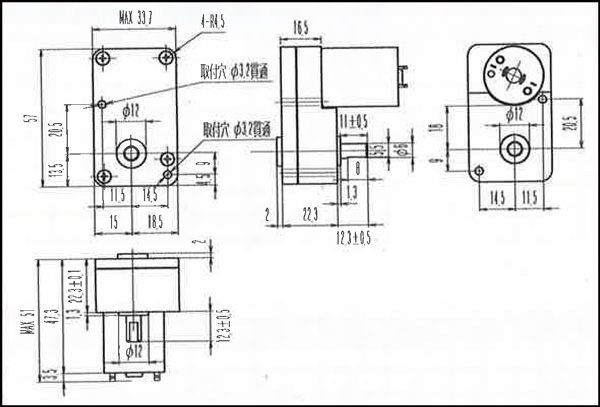

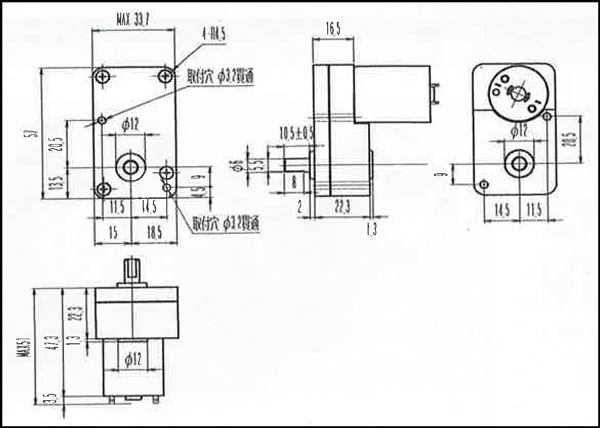

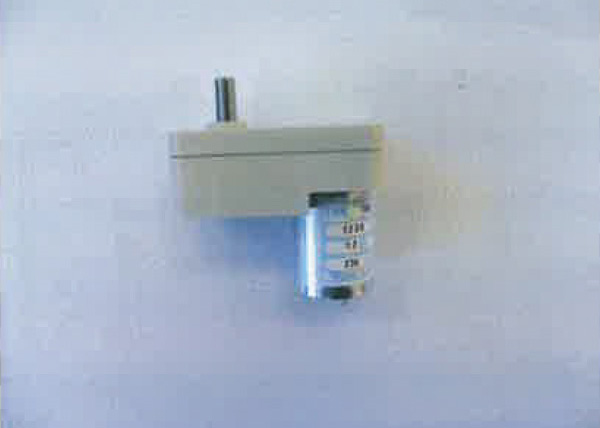

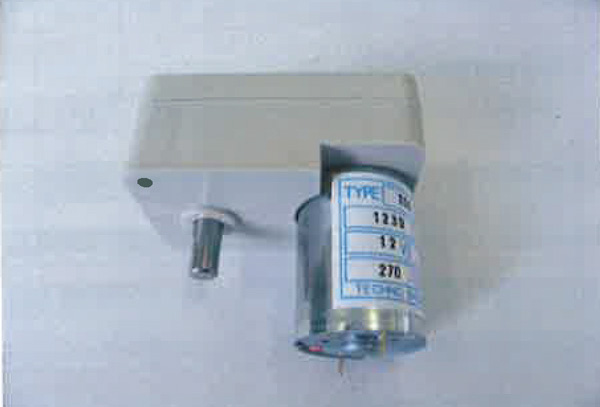

DC薄型ギヤードモーター TSD16SPG A・Bタイプ
TSD16SPG 1230A・Bタイプ
特徴
- 16mmの厚さに減速機とモーターを備えコンパクト、ハイトルクに設計

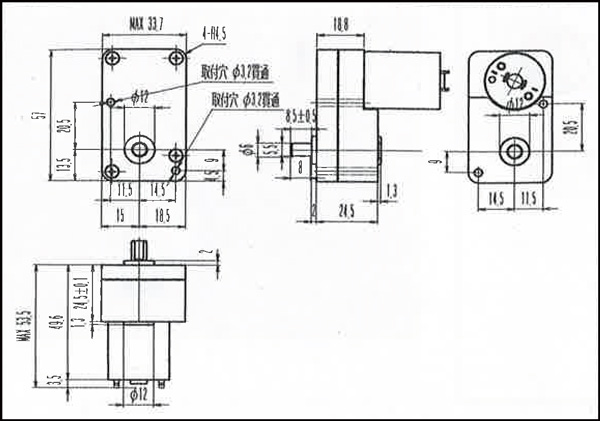

- 16mmで17：1から270：1まで、それ以上は『TSD18SPG』をご使用ください
- シャフトは1230Aタイプは出力軸前方出し、1230Bタイプは出力軸後方からどちらかお選びください
外形寸法図 Aタイプ
外形寸法図 Bタイプ
標準仕様 6V・12V系
| 形式 | TSD16SPG 1230（6V） 定格負荷電流 120mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | ||||
| 17 | 190 | 0.12 | 12.3 | ||||
| 25 | 172 | 0.18 | 18.1 | ||||
| 34 | 100 | 0.25 | 24.6 | ||||
| 50 | 64 | 0.37 | 36.2 | ||||
| 60 | 54 | 0.44 | 43.5 | ||||
| 75 | 43 | 0.55 | 54.3 | ||||
| 90 | 32 | 0.66 | 65.2 | ||||
| 100 | 26 | 0.74 | 72.5 | ||||
| 125 | 21 | 0.92 | 90.6 | ||||
| 150 | 20 | 1.1 | 108 | ||||
| 270 | 12 | 2 | 196 | ||||
| 形式 | TSD16SPG 1230（12V） 定格負荷電流 190mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | ||||
| 17 | 380 | 0.18 | 18.5 | ||||
| 25 | 260 | 0.27 | 27.1 | ||||
| 34 | 190 | 0.37 | 36.9 | ||||
| 50 | 129 | 0.55 | 54.3 | ||||
| 60 | 108 | 0.66 | 65.2 | ||||
| 75 | 86 | 0.83 | 81.5 | ||||
| 90 | 72 | 1 | 98 | ||||
| 100 | 65 | 1.1 | 107 | ||||
| 125 | 51 | 1.37 | 134 | ||||
| 150 | 43 | 1.65 | 161 | ||||
| 270 | 24 | 3 | 294 | ||||
ここまで
（公開サイトには表示されません）

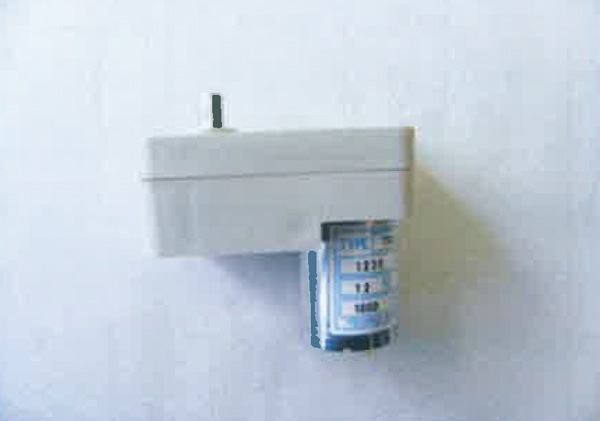

DC薄型ギヤードモーター TSD18SPG A・Bタイプ

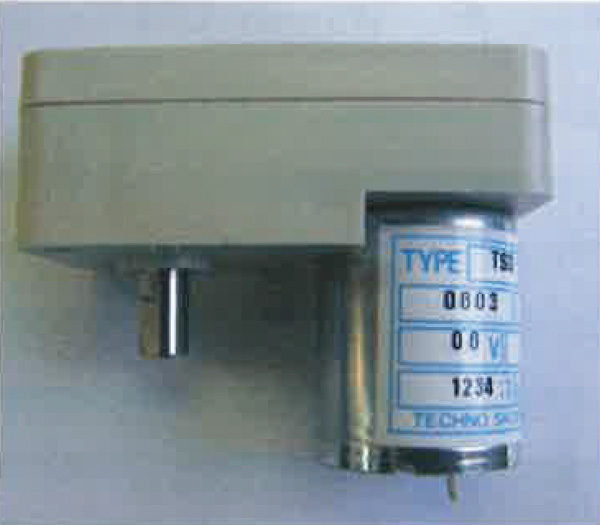

TSD18SPG 1230A・Bタイプ
特徴
- 18mmの厚さに減速機とモーターを備えコンパクト、ハイトルクに設計
- 18mmで17：1から270：1まで、それ以上は『TSD18SPG』をご使用ください
- シャフトは1230Aタイプは出力軸前方出し、1230Bタイプは出力軸後方からどちらかお選びください
外形寸法図 Aタイプ

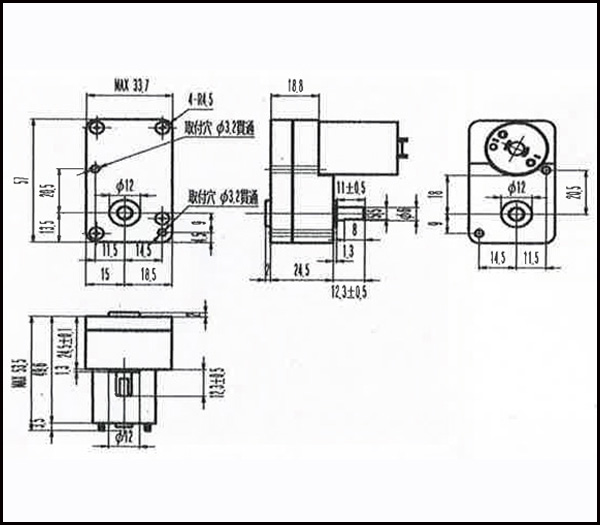

外形寸法図 Bタイプ
標準仕様 6V・12V系 ※下記以外に各種仕様があります
| 形式 | TSD18SPG 1230（6V） 定格負荷電流 120mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | ||||
| 250 | 13 | 1.8 | 181 | ||||
| 300 | 10.8 | 2.2 | 218 | ||||
| 375 | 8.5 | 2.7 | 272 | ||||
| 400 | 8 | 2.9 | 290 | ||||
| 450 | 7 | 3 | 294 | ||||
| 500 | 6.5 | 3.7 | 363 | ||||
| 562 | 5.7 | 4 | 392 | ||||
| 600 | 5.4 | 4.4 | 435 | ||||
| 675 | 4.8 | 5 | 490 | ||||
| 750 | 4.3 | 5 | 490 | ||||
| 900 | 3.6 | 5 | 490 | ||||
| 1000 | 3.2 | 5 | 490 | ||||
| 形式 | TSD18SPG 1230（12V） 定格負荷電流 190mA | ||||||
|---|---|---|---|---|---|---|---|
| 減速比分母 | 回転数RPM | トルクKg-cm | トルクmN-m | ||||
| 250 | 25.5 | 2.7 | 272 | ||||
| 300 | 21.6 | 3.3 | 326 | ||||
| 375 | 17 | 4 | 392 | ||||
| 400 | 8.5 | 4.4 | 435 | ||||
| 450 | 14 | 4.9 | 480 | ||||
| 500 | 12.5 | 5 | 490 | ||||
| 562 | 11.5 | 5 | 490 | ||||
| 600 | 10.5 | 5 | 490 | ||||
| 675 | 9.5 | 5 | 490 | ||||
| 750 | 8.5 | 5 | 490 | ||||
| 900 | 7.2 | 5 | 490 | ||||
| 1000 | 6.4 | 5 | 490 | ||||
ここまで
（公開サイトには表示されません）
