DCブラシレスモーター

DCブラシレスギヤードモーター 新製品
ハイトルク インナーローター（CGタイプギヤー）

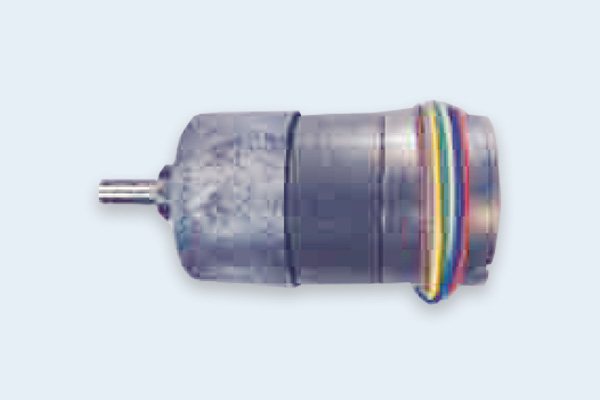

TBL36DSS-24 BG・CG

特徴
  1. 回路内蔵ブラシレスモーターで長寿命
  2. インナーローターで正転、逆転、停止の応答性能に優れています
  3. 小型でハイトルクモーターです
用途

プリンター・OA機器・ポンプ・ゲーム機 各種

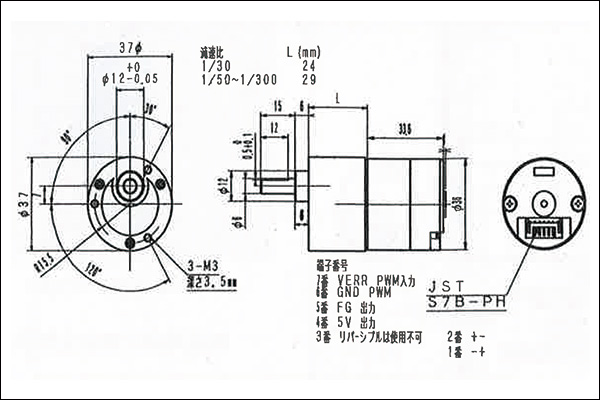

外形寸法図
TBL36DSS-24 BG・CG外形寸法
TBL36DSS-24 BG・CG

※リード線は付属していません。減速比はご相談ください

標準ギヤ 特性
形式 TBL36DSS-24-50 24V 定格電流 400mA
減速比分母 回転数RPM トルクKg-Cm トルクmN-m
10 410 1 98
25 166 3.5 343
30 136 4 392
50 82 6 588
60 70 6 784
75 56 6 980
100 42 6 980
120 34 6 980
150 28 6 980
200 21 6 980
形式 TBL36DSS-24-60 24V 定格電流 330mA
減速比分母 回転数RPM トルクKg-Cm トルクmN-m
10 535 0.8 78.4
25 215 2.3 225
30 180 2.5 245
50 83 4.5 441
60 90 5.5 539
75 71 6 588
100 41 6 588
120 35 6 588
150 28 6 588
200 21 6 588
強化 Y ギヤ 特性
形式 TBL36DSS-24-50 24V 定格電流 400mA
減速比分母 回転数RPM トルクKg-Cm トルクmN-m
10 410 1 98
25 166 3.5 343
30 136 4 392
50 82 6 588
60 70 8 784
75 55 10 980
100 41 10 980
120 34 10 980
150 27 10 980
200 20 10 980
形式 TBL36DSS-24-60 24V 定格電流 330mA
減速比分母 回転数RPM トルクKg-Cm トルクmN-m
10 535 0.878.4
25 2152.3 225
30 180 2.5 245
50 83 4.5 441
60 90 5.5 539
75 71 6 588
100 40 9 882
120 34 10 980
150 27 10 980
200 20 10 980

ここまで
（公開サイトには表示されません）

DCブラシレスギヤードモーター 新製品
ハイトルク インナーローター（BGタイプギヤー）

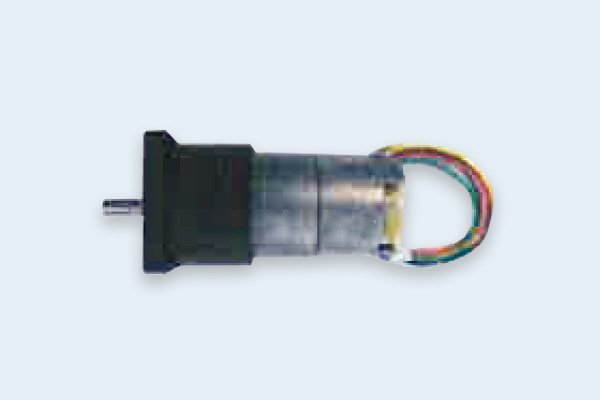

TBL36DSL-24 BG・CG

特徴
  1. 回路内蔵ブラシレスモーターで長寿命
  2. インナーローターで正転、逆転、停止の応答性能に優れています
  3. 高トルクモーターです
用途

プリンター・OA機器・ポンプ・ゲーム機 各種

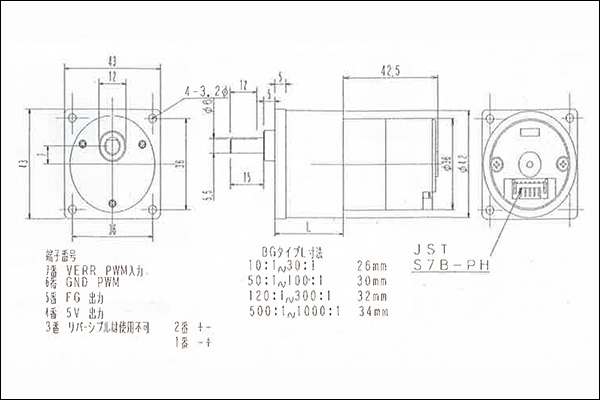

外形寸法図
TBL36DSL-24 BG・CG外形寸法
TBL36DSL-24 BG・CG

※リード線は付属していません。減速比はご相談ください

標準ギヤ 特性
形式 TBL36DSL-24-44 24V 定格電流 480mA
減速比分母 回転数RPM トルクKg-Cm トルクmN-m
10 380 1.5 147
25 150 4.5 441
30 96 5.8 568
50 75 6 588
60 62 6 588
75 50 6 588
100 35 6 588
120 31 6 588
150 25 6 588
200 18 6 588
形式24V 定格電流 510mA
減速比分母トルクKg-CmトルクmN-m
101.5147
254.5441
305.5539
506588
606588
756588
1006588
1206588
1506588
2006588
形式 TBL36DSL-24-60 24V 定格電流 610mA
減速比分母 回転数RPM トルクKg-Cm トルクmN-m
10 540 1.5 147
25 215 4.5 441
30 180 5.5 539
50 108 6 588
60 92 6 588
75 74 6 588
100 56 6 588
120 47 6 588
150 38 6 588
200 28 6 588
形式 TBL36DSL-12-50 12V 定格電流 640mA
減速比分母 回転数RPM トルクKg-Cm トルクmN-m
10 445 0.8 78
25 176 1.8 176
30 148 2.5 245
50 89 4.3 421
60 74 5 490
75 60 6 588
100 45 6 588
120 38 6 588
150 30 6 588
200 23 6 588
強化 Y ギヤ 特性
形式 TBL36DSL-24-44 24V 定格電流 480mA
減速比分母 回転数RPM トルクKg-Cm トルクmN-m
10 380 1.5 176
25 150 4.5 78.4
30 96 5.8 539
50 75 8.5 833
60 62 9 882
75 50 10 980
100 35 10 980
120 31 10 980
150 25 10 980
200 18 10 980
形式 TBL36DSL-24-46 24V 定格電流 510mA
減速比分母 回転数RPM トルクKg-Cm トルクmN-m
10 400 1.5 176
25 160 4.5 78.4
30 132 5.5 539
50 75 10 980
60 62 10 980
75 50 10 980
100 38 10 980
120 31 10 980
150 26 10 980
200 20 10 980
形式 TBL36DSL-24-60 24V 定格電流 610mA
減速比分母 回転数RPM トルクKg-Cm トルクmN-m
10 540 1.5 176
25 215 4.5 441
30 180 5.5 539
50 108 6 784
60 92 6 784
75 72 10 980
100 54 10 980
120 45 10 980
150 35 10 980
200 27 10 980
形式 TBL36DSL-12-50 12V 定格電流 640mA
減速比分母 回転数RPM トルクKg-Cm トルクmN-m
10 445 0.8 78
25 176 1.8 176
30 148 2.5 245
50 89 4.3 421
60 74 5 490
75 60 6 588
100 44 8 784
120 36 10 980
150 28 10 980
200 21 10 980

ここまで
（公開サイトには表示されません）
